토르크리미터 (Torque Limiter)
소형 경량으로 OA기기와 ATM등에 많이 사용 함.
또 고성능 마그네트식(TLE・TLES・TLEU시리즈)와 염가타입의 스프링타입(TLD시리즈)를 겸비함.

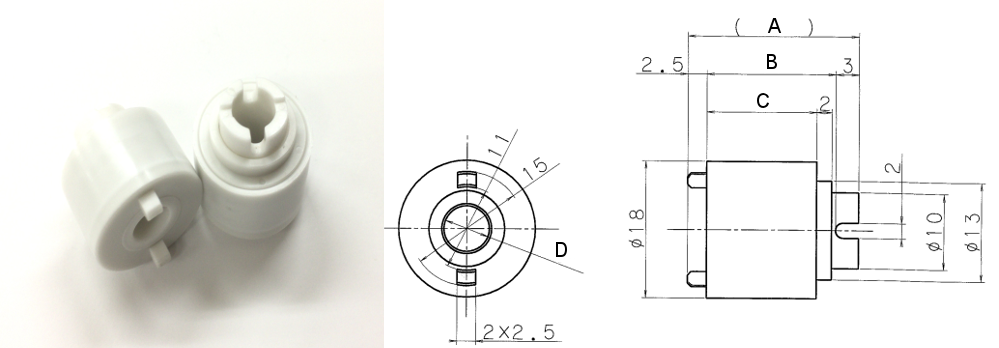

TLE시리즈
・마그네트식 토르크 리미터
・회전속도에 의한 토르크 변동을 저감시킴.
・양방향 회전에 대응 함.
・정음 설계에 의해 기동 토르크와 동토르크의 차이가 거의 없음.
기준사양
제품코드 | 제품명 | 사용 축경 [mm] | 토르크 | 회전방향 | 기본칫수 [mm] | |||
A | B | C | D | |||||
541004 | TLE1-618-5W | φ6 | 5 (51) | CW.CCW | 19.5 | 14.0 | 11.5 | φ6 |
541003 | TLE1-618-7.5W | φ6 | 7.5 (77) | CW.CCW | 19.5 | 14.0 | 11.5 | φ6 |
541002 | TLE1-618-10W | φ6 | 10 (102) | CW.CCW | 19.5 | 14.0 | 11.5 | φ6 |
541001 | TLE1-618-20W | φ6 | 20 (204) | CW.CCW | 19.5 | 14.0 | 11.5 | φ6 |
542001 | TLE2-618-30W | φ6 | 30 (306) | CW.CCW | 22.5 | 17.0 | 14.5 | φ6 |
543001 | TLE3-618-40W | φ6 | 40 (408) | CW.CCW | 26.0 | 20.5 | 18.5 | φ6 |

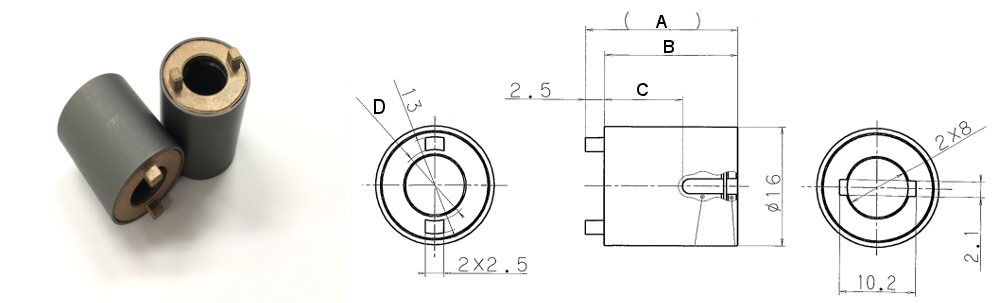

TLES시리즈
・마그네트식 토르크 리미터
・TLE시리즈를 더욱 개량한 고속 대응품
・허용회전수 : 2,000min-1 (r.p.m)
・허용토르크 : 60mN・m
제품코드 | 제품명 | 사용축경 [mm] | 토르크 | 회전방향 | 기본칫수 [mm] | |||
A | B | C | D | |||||
551002 | TLES1 -816-30W | φ8 | 30 (306) | CW.CCW | 20.5 | 18.0 | 10.5 | φ8 |
551001 | TLES1 -816-40W | φ8 | 40 (408) | CW.CCW | 20.5 | 18.0 | 10.5 | φ8 |
554001 | TLES3 -616-7W | φ6 | 7 (71) | CW.CCW | 17.0 | 14.5 | 9.8 | φ6 |
