토르크리미터 (Torque Limiter)
소형 경량으로 OA기기와 ATM등에 많이 사용 함.
또 고성능 마그네트식(TLE・TLES・TLEU시리즈)와 염가타입의 스프링타입(TLD시리즈)를 겸비함.

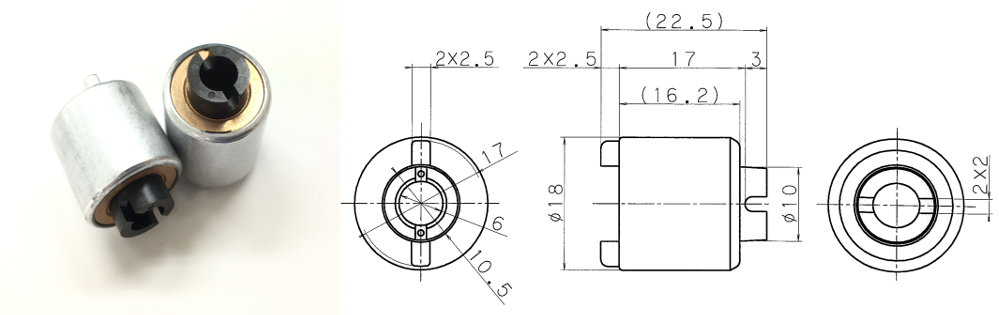

TLEU시리즈
・마그네트식 토르크 리미터
・허용회전수 : 2,000min-1 (r.p.m)
・허용토르크 : 45mN・m
제품코드 | 제품명 | 사용축경 [mm] | 토르크 | 회전방향 | 기본칫수 [mm] | |||
560000 | TLEU1-618-5W | φ6 | 5 (51) | CW.CCW | 22.5 | 17.0 | 16.2 | φ6 |
560010 | TLEU1-618-10W | φ6 | 10 (102) | CW.CCW | 22.5 | 17.0 | 16.2 | φ6 |
560020 | TLEU1-618-15W | φ6 | 15 (153) | CW.CCW | 22.5 | 17.0 | 16.2 | φ6 |
560030 | TLEU1-618-20W | φ6 | 20 (204) | CW.CCW | 22.5 | 17.0 | 16.2 | φ6 |
560040 | TLEU1-618-25W | φ6 | 25 (255) | CW.CCW | 22.5 | 17.0 | 16.2 | φ6 |
560050 | TLEU1-618-30W | φ6 | 30 (306) | CW.CCW | 22.5 | 17.0 | 16.2 | φ6 |
560060 | TLEU1-618-35W | φ6 | 35 (357) | CW.CCW | 22.5 | 17.0 | 16.2 | φ6 |
560070 | TLEU1-618-40W | φ6 | 40 (408) | CW.CCW | 22.5 | 17.0 | 16.2 | φ6 |
560080 | TLEU1-618-45W | φ6 | 45 (459) | CW.CCW | 22.5 | 17.0 | 16.2 | φ6 |

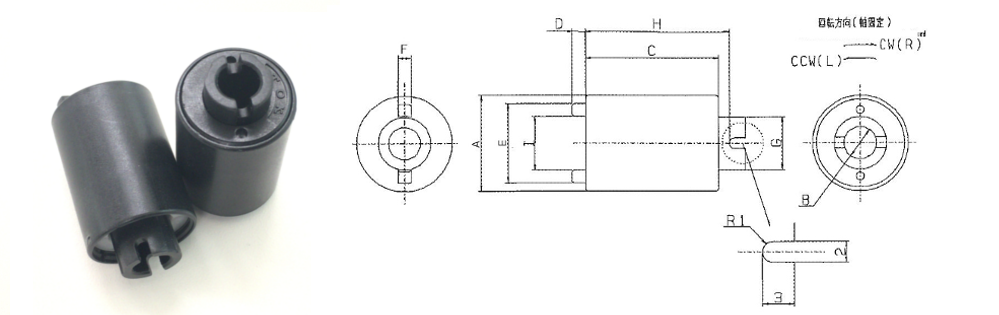

TLA시리즈
・스프링식 토르크 리미터
・염가 대응
제품코드 | 제품명 | 제품축경 [mm] | 토르크 | 회전방향 | 기본칫수 [mm] | ||||||||
A | B | C | D | E | F | G | H | I | |||||
510127 | TLA9-618-250L | φ6 | 24.5 (250) | CW.CCW | φ18 | φ6 | 25t | 2.5 | φ15 | 2.5 | φ10 | 26.5 | φ10.5 |
510128 | TLA9-618-250R | ||||||||||||
510129 | TLA10-818-500L | φ6 | 49.0 (500) | CW.CCW | φ18 | φ6 | 25t | 2.5 | φ15 | 2. |
